Recipientes de alumínio para aerossol.

[separator type=”line” /]
Em AEROSOL LA REVISTA continuamos desagregando o documento que contém as recomendações da Federação Latino-Americana do Aerossol (FLADA).

Nesta terceira parcela do documento todas as recomendações e procedimentos para a produção de recipientes de alumínio que contêm produtos em aerossol e que pode ser útil apenas uma vez detalhado. Estas recomendações foram consultados em uma série de documentos, que serão listados abaixo e são essenciais para ser realizado.

ÍNDICE

  1. OBJETO E CAMPO DE APLICAÇÃO
  2. DOCUMENTOS NORMATIVOS PARA CONSULTA
  3. DEFINIÇÕES
  4. ClaSSIFICAÇÃO
  5. REQUISITOS
  6. MARCA, ROTULAGEM E EMBALAGEM
  7. MÉTODOS DE ENSAIO
  • Anexo A – Inspección y recepción
  • Anexo B (informativo) – BASES TÉCNICAS PARA LA ELECCIÓN DE ENVASES
  • Anexo C (informativo) – Bibliografía

[separator type=”line” /]

  1. OBJETO E CAMPO DE APLICAÇÃO

    1. Esta norma FLADA estabelece os requisitos e métodos de ensaio que devem cumprir as embalagens de alumínio, as quais são destinadas a produtos de aerossol.
    2. As embalagens construídas são consideradas como peça única, sendo utilizada somente uma vez.
  2. DOCUMENTOS NORMATIVOS PARA CONSULTA

    Todos os documentos normativos mencionados a seguir serão indispensáveis para a aplicação deste documento.

    Quando os documentos normativos forem mencionados na lista, na qual indica o ano de publicação, isto significa que deve ser aplicada a referida edição.

    NORMA FLADA N° 001 – Aerossol – Glossario de Térmos.
    NORMA FLADA N° 005 – Determinação da resistência à pressão.
    NORMA IRAM 15-1 – Sistemas de amostras para inspeção por atributos.
    Parte 1 – Planos de amostra para as inspeções, lote por lote, tabulados segundo o nível de qualidade aceitável (AQL).
    NORMA IRAM 18 – Amostra aleatória.
    NORMA IRAM 3770 – Glossário Aerossol.
    NORMA IRAM 3705 – Aerossol: Método de determinação do paralelismo entre a boca e a base da embalagem.
    NORMA IRAM 3706 – Aerossol: Método de determinação do nivelamento da boca das embalagens.
    NORMA IRAM 3708 – Aerossol: Método de determinação da resistência butanona (metil etil cetona) do revestimento interno e externo dos aerossóis.
    NORMA IRAM 3709 – Aerossol: Método de determinação da altura do ombro das embalagens de alumínio.
    NORMA IRAM 3785 – Embalagens de Alumínio para Aerossóis.
    NORMA IRAM 3787 – Embalagens para aerossóis.
    NORMA ABNT NBR 15580 – Embalagem de Alumínio para aerossol – Dimensões.

    *Relativo à revisão da IRAM 3785:2002.

  3. DEFINIÇÕES

    A finalidade desta norma é a aplicação de todas as definições indicadas na NORMA FLADA N° 001.
    Bombee: Setor localizado na parte inferior da embalagem.

  4. CLASSIFICAÇÃO

    Nesta Norma as embalagens são especificadas de acordo com sua forma e dimensões como: diâmetro, altura e diâmetro interno da boca.

  5. REQUISITOS

    1. Formas e medidas
      As medidas e as tolerâncias das embalagens de alumínio para aerossóis, verificadas segundo 7.1, serão as indicadas na tabela 1 (ver figuras 1, 2, 3, 4, 5).

      Para a forma das embalagens indicadas na figura 6, 7 ,8 as medidas indicadas nos planos/desenhos devem ser consultadas e definidas em conjunto com o fabricante de embalagens de alumínio.

      NOTA: Será possível consultar com os distintos fabricantes medidas que não constam das tabelas.

      Recomendacoes-FLADA-(Parte-3)-figura-1-8

    2. Paralelismo do plano do rolo em relação à base
      O paralelismo, verificado segundo o IRAM 3705, será tal que a diferença em valor máximo e mínimo não será maior a 0,25mm.
    3. Resistência à deformação e à ruptura
      A resistência da deformação e ruptura fica expressa na Norma Flada 05.
    4. Perfil de rolo
      O perfil do rolo, verificado segundo o 7.1, terá as formas e medidas indicadas na figura 1 e 2 para as embalagens de diâmetro interno de boca 15 mm, e na figura 3, 4, 5, 6, 7 e 8 para as embalagens de diâmetro interno de boca de 25.40 mm.
    5. Nivelamento da boca
      A variação máxima do nivelamento da boca verificada segundo o IRAM 3706 será 0.25 mm.
    6. Altura do ombro
      As alturas de ombro, verificadas segundo o IRAM 3709, serão indicadas na tabela 1 ou fixadas entre os clientes e os fabricantes de embalagens de alumínio para aerossóis.
    7. Capacidade de retenção
      A capacidade de retenção verificada, segundo o 7.3 será a indicada na Tabela 1 ou fixada pelo convênio prévio entre o fabricante da embalagem de alumínio e o cliente.
    8. Requisitos do revestimento
      1. Resistência à butanona (metil-etil-cetona)
        A resistência da butanona aos revestimentos internos será verificada segundo o IRAM 3708. Qualquer outra metodologia poderá ser estabelecida através de convênio prévio. Essa metodologia pode ser aplicada aos revestimentos externos.
      2. Aderência do revestimento externo e interno
        A aderência do revestimento, verificada segundo 7.4 será a média das três determinações que deve ser maior ou igual à classe “8”.
      3. Porosidade do revestimento interno
        A porosidade do revestimento interno, verificada segundo o método eletroquímico indicado em 7.5, será a fixada acordo prévio.

    Recomendacoes-FLADA-(Parte-3)-tabela-1ab
    Recomendacoes-FLADA-(Parte-3)-tabela-1c
    Recomendacoes-FLADA-(Parte-3)-tabela-1d
    Recomendacoes-FLADA-(Parte-3)-tabela-1e
    Recomendacoes-FLADA-(Parte-3)-tabela-1f

  6. Marca, rotulagem e embalagem

    1. Marca e rotulagem
      Os pacotes das embalagens terão impressos os dados necessários para a identificação do lote de produção, além das indicações que sejam estabelecidas as disposições legais vigentes e as que são estabelecidas em acordo prévio com cada cliente.
    2. Empacotamento/acondicionamento
      As características do empacotamento para armazenamento e transporte serão as apropriadas para assegurar as condições corretas de limpeza das embalagens e evitar deformações ou alterações físicas ou qualquer outro tipo de dano.
  7. Métodos de ensaio

    1. Medidas
      As medidas das embalagens/dos pacotes são verificados com instrumentos de medição que permitam comprovar se as medidas reais se encontram dentro dos valores especificados na tabela 1 com suas respectivas tolerâncias.
    2. Altura de rolo (boxal)
      A altura do rolo é verificada usando um calibrador do tipo BOXAL II como o indicado na figura 8 para as embalagens de diâmetro interno de 25,40 mm e utilizando um calibre para as demais embalagens.
      7.2-EN148550-2005
      Recomendacoes-FLADA-(Parte-3)-figura-9

      1. Acabamento do rolo:
        Segundo o tipo de embalagem o acabamento do rolo pode ser com frente/face ou sem frente/face.

        A forma da parte frontal é definida pelo fabricante da embalagem de alumínio, em função do tipo de ferramentas que são utilizadas.

        A definição do acabamento do rolo estará sob a responsabilidade dos clientes em função do tipo, uso da embalagem e o ensaio que será efetuado.
        Recomendacoes-FLADA-(Parte-3)-figura-10-11
        Recomendacoes-FLADA-(Parte-3)-figura-12

      2. Profundidade do bombee:
        Distância tomada da base da embalagem até o centro do arco de uma embalagem com deformação côncava ou retrasada na base. Ver Figura Anexa.
        7.2.2-Profundidad-del-Bombee
    3. Capacidade de retenção
      Determina-se a massa da embalagem vazia a 0,1g. Enche-se o recipiente com água de densidade conhecida, a uma temperatura entre 20°C e 25°C, limpando o líquido que transborda com um material absorvente (tecido ou papel). Determina-se a massa da embalagem cheia, garantindo a mesma precisão da pesagem anterior.

      Calcula-se a capacidade da embalagem através da seguinte fórmula:
      7.3-formula

      Sendo:

      V – o volume da embalagem, em mililitros;
      m2 – a massa da embalagem cheia, em gramas;
      m1 – a massa da embalagem vazia, em gramas;
      p – a densidade da água a uma temperatura entre 20°C e 25°C, em gramas por mililitro.

      Informa-se o resultado, arredondado a 1 ml.

      Nota: Água tipo destilada.

    4. Aderência do revestimento
      1. Generalidades
        A superfície de ensaio deve estar seca e sem irregularidades ou deformação. O ensaio deve ser realizado em três pontos diferentes, separados entre si e, da borda da proveta, pelo menos 5 mm.

        A menos que seja determinada outra condição, o ensaio deve realizado a (25 ± 2)°C. Devem ser realizados seis cortes em cada direção, para formar uma quadrícula.

        Antes da realização do ensaio, deve ser inspecionada a borda cortante das lâminas, verificando se o fio se mantém dentro das condições requeridas.

        Os espaços entre as incisões de cada direção devem ser os mesmos e depende da espessura do revestimento e do tipo substrato, segundo o indicado a seguir:
        Recomendaciones-FLADA-(Parte-3)-tabela-2

      2. Procedimiento
        Abre-se a embalagem e alisa-se com a barra plástica ou metálica.

        Coloca-se o tubo de ensaio sobre uma superfície firme, efetuando o número predeterminado de incisões no revestimento com pressão e ritmo uniformes. Todas as incisões devem chegar até a superfície do substrato.

        Se devido à dureza do revestimento não for possível chegar ao substrato, o ensaio deve ser considerado inválido e deve ser deixada uma constância no relatório.

        Repetimos esta operação efetuando um número igual de incisões paralelas, atravessando as anteriores em um ângulo de 90° para que, desta maneira, forme uma quadrícula. Passamos um pincel de cerdas macias, delicadamente sobre a proveta, várias vezes e em ambos os sentidos de cada uma das diagonais da quadrícula.

        Desenrolamos a fita a um ritmo uniforme e cortamos um troço de uns 75mm de largura que se cola e, cujo centro se cola sobre a quadrícula, paralelamente a uma das direções de incisão, tal como foi indicado na figura 3 e, com a ajuda de um dedo, deve-se ajustar a fita sobre a quadrícula, ultrapassando uma distância de, no mínimo, 20 mm.

        Antes de passar 5 min., a partir da aplicação da fita, retira-se a fita puxando de sua extremidade solta, de maneira uniforme, num intervalo de tempo compreendido entre 0,5s e 1,0s e com um ângulo o mais próximo possível a 60° (ver a figura 3).

        Recomendacoes-FLADA-(Parte-3)-7.4.2

        Recomenda-se guardar a fita como referência colando-a, por exemplo, sobre uma lâmina transparente. Após separar a fita adesiva do substrato, examina-se cuidadosamente a parte cortada do revestimento submetido a ensaio sob uma boa iluminação, ou, conforme o que for determinado pelas partes interessadas, a com ajuda de uma lente. Classifica-se a superfície de ensaio, segundo a tabela 3, comparando-se as ilustrações.

        Nota: Fita auto-adesiva sensível à pressão. Salvo acordo que determine o contrário, deve ser utilizada fita adesiva (com uma força adesiva de 6 N por 25 mm de largura e 10 N por 25 mm de largura, segundo a IEC 60454-2). A fita deve ter, no mínimo, 50 mm de largura. Recomenda-se utilizar uma fita transparente.

        Recomendacoes-FLADA-(Parte-3)-tabela-3

        Se os resultados do ensaio forem diferentes (6.1.5), informa-se cada um deles. No caso de sistemas multicamadas, registra-se a forma em que se produz a separação (entre camadas ou entre a primeira camada e o substrato).

    5. Porosidade do revestimento interno
      Com essa finalidade, utiliza-se um instrumento adequado (condutímetro), capaz de medir a passagem de uma corrente elétrica durante um tempo determinado (4 segundos), entre uma vareta de ferro submergida numa solução aquosa de salmoura (solução de cloreto de sódio de 10,2 g/l) introduzida dentro da embalagem e a sua superfície. Aplica-se uma diferença de potencial de 6.3 V e mede-se a corrente elétrica em miliampére.
      7.5.POROSIDAD-DEL-RECUBRIMIENTO-INTERNO

      1. Procedimiento
        Baixar o eletrodo dentro da mostra terminada submetida ao ensaio, a qual contém a solução de cloreto de sódio.

        Pressionar a tecla que permite o início da medição. Após quatro segundos o timer do equipamento detém a medição.

        Registrar o resultado que se encontra iluminado após este lapso, no formulário apropriado. Este resultado deve ficar abaixo do que foi especificado pelo cliente.

        Levantar o eletrodo e retirar a amostra. Transpassar a solução eletrolítica ao recipiente adequado para reutilizá-la. Desligar o instrumento.

        Nota: Recomenda-se aos usuários realizar ensaios de compatibilidade de modo tal que se possa verificar a escolha adequada dos componentes a utilizar para garantir o bom funcionamento e a segurança do sistema aerossol ao longo de sua vida útil.

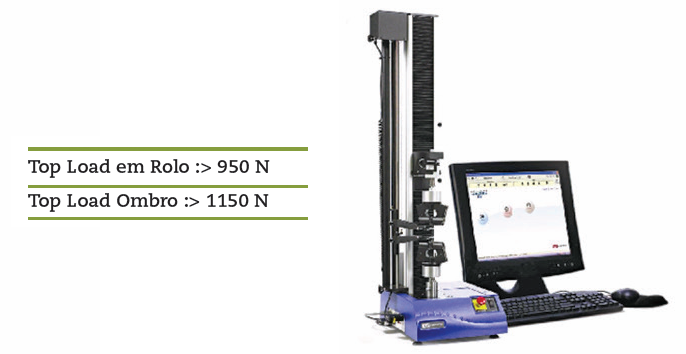

    6. Medição da resistência axial
      Resistência Axial é a capacidade de resistir a uma força aplicada de maneira axial sobre uma embalagem por meio de suas paredes laterais, isto é, de seu corpo – cilindro ou de qualquer outra forma. Mede-se a resistência axial em embalagens de alumínio sobre o rolo e/ou ombro da embalagem. Obtém-se seu valor, dependendo do desenho do ombro e composição do rolo.

      O medidor determina a carga axial máxima das embalagens em Kg, N ou lbs. Para a realização desta prova, coloca-se a embalagem sobre a plataforma, a qual é elevada lentamente para a placa superior de pressão. Desta maneira, determina-se a força máxima de resistência, cujo valor é registrado e mostra no display e opcionalmente pode ser enviado a uma base de dados.
      7.6.Medicao-da-resistencia-axial

      OS VALORES RECOMENDÁVEIS PARA A RESISTÊNCIA AXIAL (TOPO LOAD) SÃO OS SEGUINTES:

      Nota: La medición del Top Load en el hombre se realiza con un adaptador que se coloca sobre el hombro del envase, sin tocar el rulo.

      Nota: Recomenda-se aos usuários realizar ensaios de compatibilidade de modo tal que é verificada a escolha adequada dos componentes a utilizar para garantir o bom funcionamento e a segurança do sistema aerossol ao longo de sua vida útil.

[separator type=”line” /]

Anexo A – Inspeção e recepção

  1. Lotes
    De cada produção devem ser formados lotes compostos por embalagens de iguais características, isto é, cada número de lote corresponde a somente um tipo de embalagem.

  2. Plan de amostragem
    1. Amostra
      Caso não exista acordo prévio com o cliente, sugerimos utilizar IRAM 18 15. De cada lote será extraído aleatoriamente, segundo o IRAM 18, um amostra representativa de acordo com a forma estabelecida no IRAM 15 para os níveis de inspeção, plano de amostragem e tipo de inspeção, estabelecidos por acordo prévio.
    2. Aceitação ou não aceitação
      Caso não exista acordo prévio com o cliente, recomenda-se utilizar o IRAM 15. A aceitação ou não aceitação do lote será efetuada sobre a quantidade de embalagens defeituosas, na forma indicada no IRAM 15-1, para os AQL (níveis de qualidade aceitáveis) que são estabelecidos através de um acordo prévio.

Anexo B – Bases Técnicas para a escolha de embalagens (informativo)

Para solicitar embalagens de alumínio para aerossóis, segundo esta norma, será indicado:

  1. O diâmetro, a altura e segundo o tipo de embalagens, as medidas definidas.
  2. A classificação da resistência à pressão;
  3. O tipo de revestimento interno
  4. Quantidade de cores a imprimir
  5. Tipo de acabamento
  6. Tipo de tampa
  7. Condutividade
  8. Ensaios especiais.

NOTA: Estas bases podem ser adequadas ou modificadas por cada empresa em função de suas especificações ou necessidades.

Anexo C – Bibliografia (informativo)

Na revisão desta norma foi tomado em conta os seguintes antecedentes:

IRAM – INSTITUTO ARGENTINO DE NORMALIZACIÓN Y CERTIFICACIÓN
IRAM 3785:2012 Embalagens de alumínio para aerossóis.
IRAM 1109-B6:2012 Pinturas. Método de ensaio da adesão.
ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS
NBR 15580:2008 Embalagem de alumínio para aerossóis –
Dimensões.
