Considerações técnicas sobre os novos atuadores e tampas atuadoras

Estas são as considerações que os atuadores ou tampas aturadoras modernas devem ter,para conseguir um aerossol da mais alta qualidade.

Na produção destes elementos, existem uma série de controles que se devem levar em conta para garantir a produção de fabricação.

Neste artigo técnico,desenvolvemos desde a geometria do conjunto de um atuador,medida, altura, e projeto, entre vários conceitos mais, que são elementos de muita importância que devem ser levados em conta para sua fabricação.



ÍNDICE

1. Definição

Atuadores

Tampas



2. Geometria do conjunto de um Atuador

ou Tampa Atuadora Moderna



3. Padrões para o desenho de uma Tampa

Atuadora



4. Importância da Altura Z no aerossol

terminado



5. Dobradiças e Selos



1. Definição

O botão de pressão,atuador ou ativador, é uma peça dos componentes da válvula que aportam um grande valor ao aerossol, já que permite uma perfeita  distribuição , que dá uma grande estética ao sistema de embalagem.

Uma tampa é o componente do aerossol que vai na parte de cima e tem como objetivo fechá-lo ou cobri-lo dando proteção ao atuador, evitando assim que se ative involuntariamente.

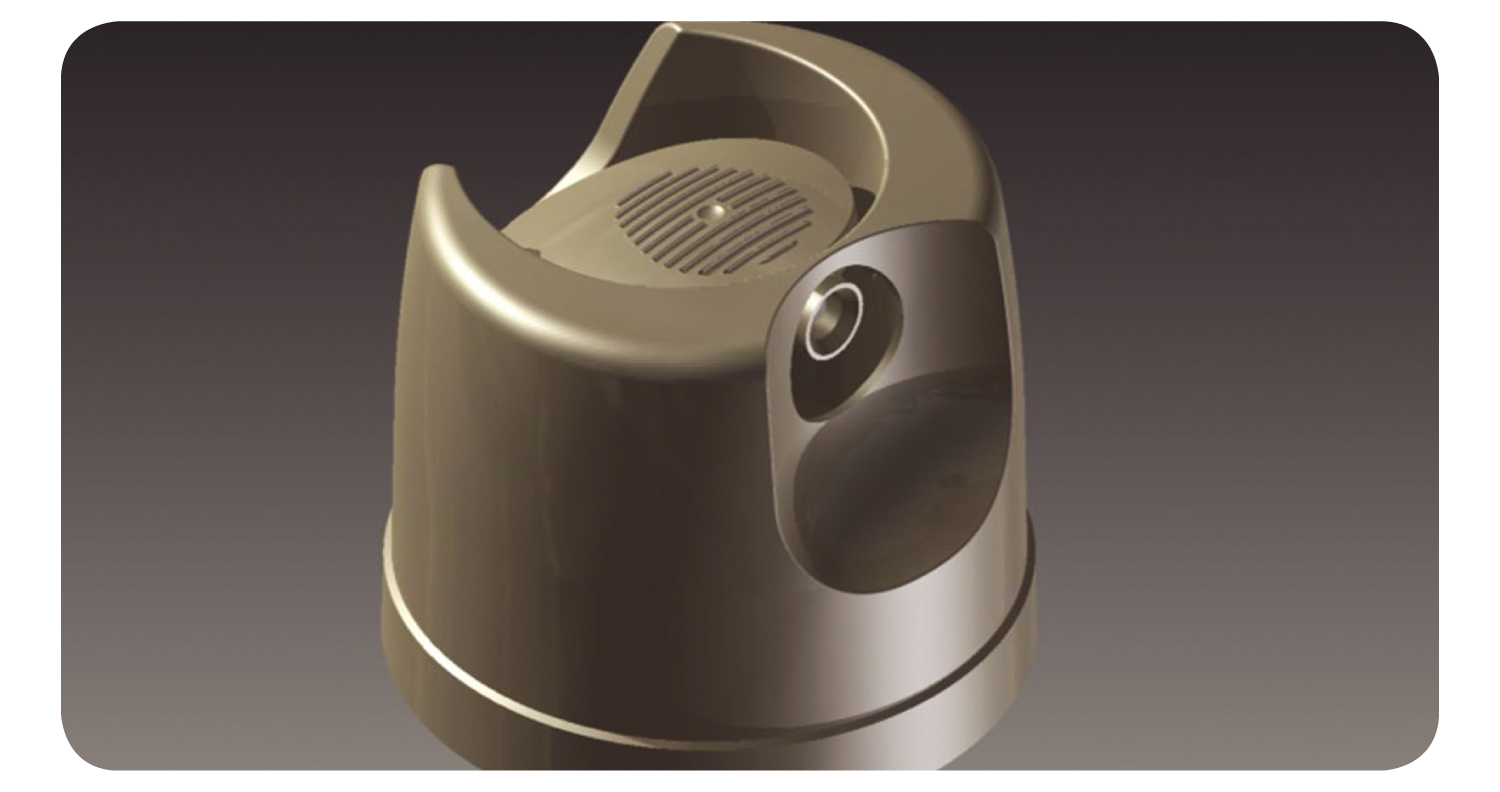

2. Geometria do conjunto de um Atuador ou Tampa Atuadora

• Tem que ser simples e bem definida.
• Um cilindro, um cone truncado, etc.

Outros requisitos Importantes:

Deve resistir ao estibado sem colapsar ao agir.

Estibado

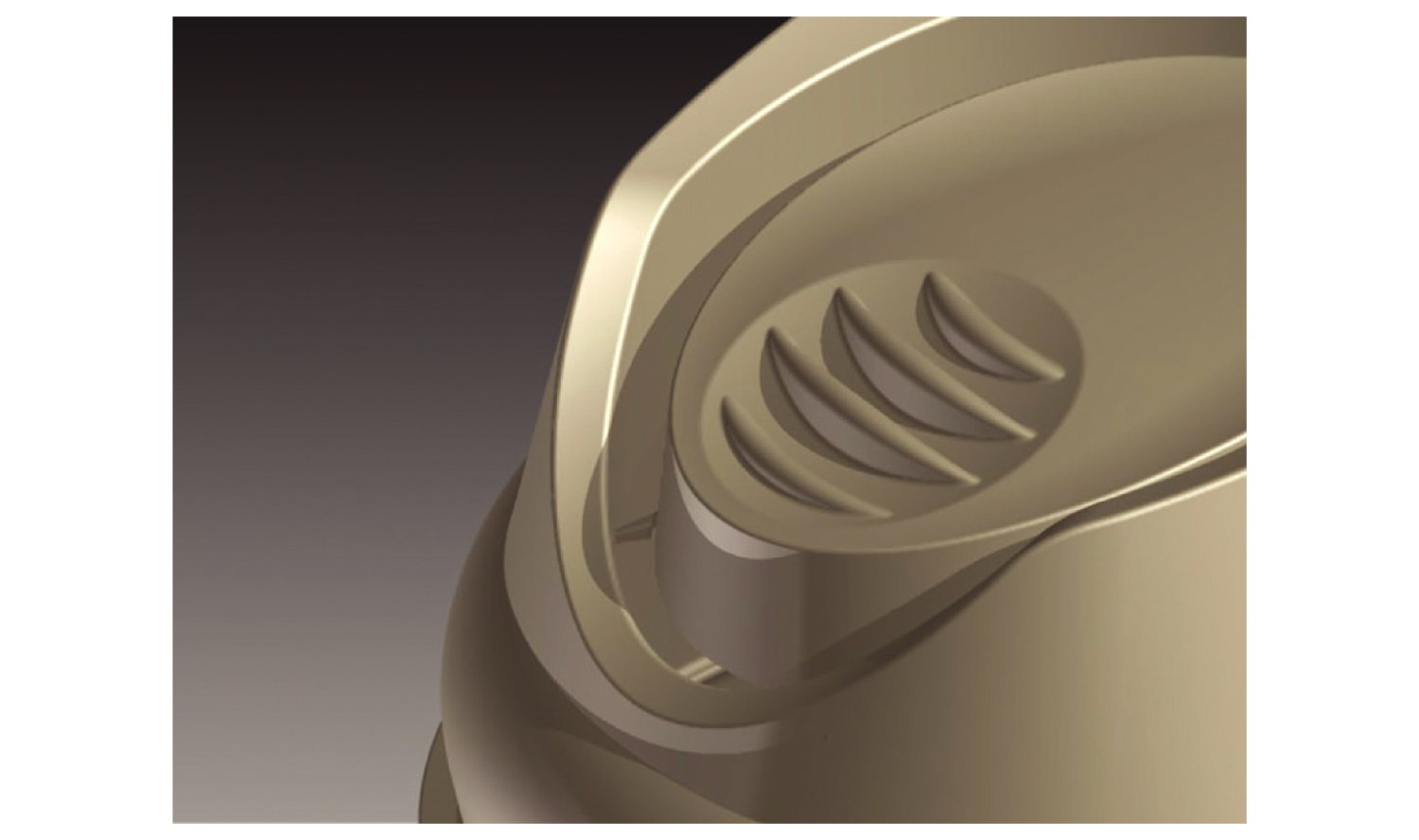

• Gatilho ou lingueta Atuadora embutida.
• Estrutura robusta para suportar estibado.
• Costelas Longitudinais.

 Deve tolerar a colocação automática:

• Parte superior plana.
• Costelas circunferenciais

3. Padrões para o desenho de uma Tampa Atuadora

• Uma Tampa Atuadora deve ser projetada para ser usada em um determinado recipiente?

Resposta Não

• Uma Tampa Atuadora deve ser projetada segundo um padrão de recipiente?

Resposta Sim

• Existem padrões disponíveis para recipientes de folha de flandres e também para recipientes de Alumínio  Tinplate o Ecogorge o non Ecogorge.

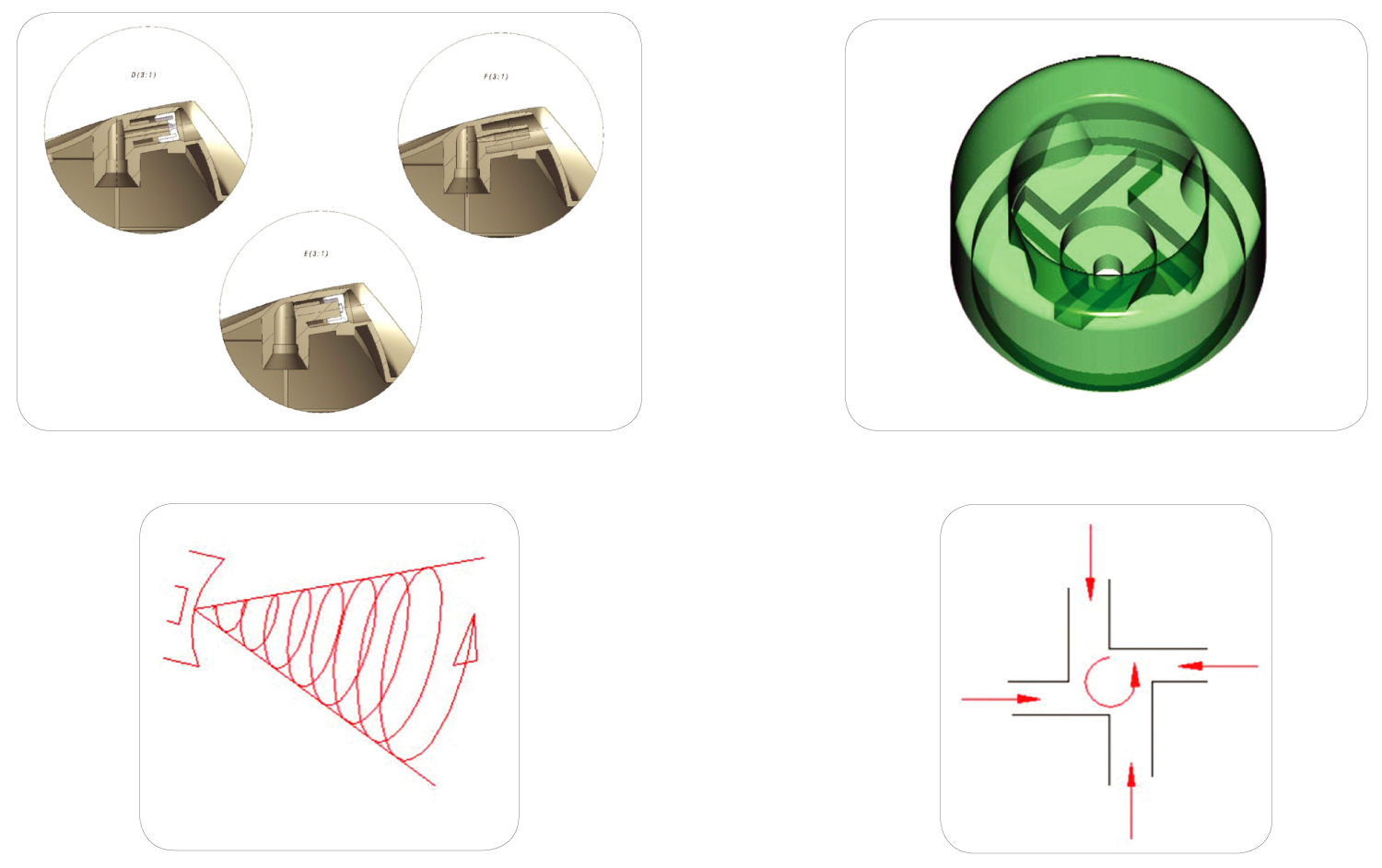

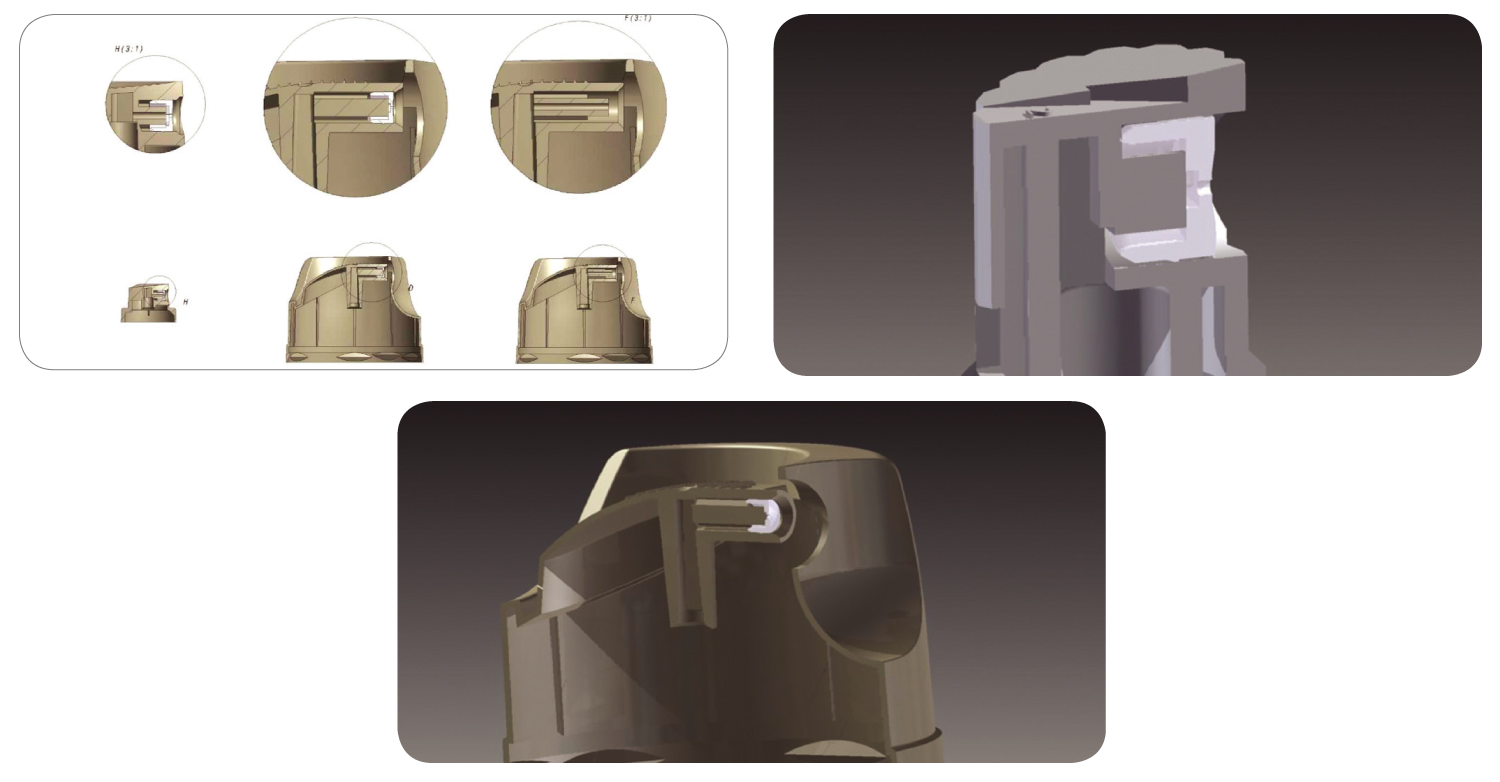

Detalhes e comentários sobre os tipos de saídas de produto das Tampas Atuadoras:

Se apresentam três tipos de saídas em Tampas Atuadoras:

Saída direta sem inserção

• Duto de saída conectado diretamente com a câmera central.
• Diâmetro 0,75 a 1 mm.
• Para uso em inseticidas e desodorantes ambientais.
• Proporção importante de propulsor “Efeito Aerossol”.

Saída direta com inserção

• Saída com restrição calibrada.
• Produtos de spray espacial.
• Efeito Aerossol.

Saída com Ruptura Mecânica

• Proporção de propulsor reduzida.
• Complementa o Efeito Aerossol.



Comentário:

• Para as saídas com inserção.
• Evitar um orifício de saída ou uma ruptura muito restrita.
• Demora ao deixar de agir.
• Atuador pequeno – câmera pequena – pouco produto – corte Imediato.
• Tampa atuadora – câmera grande – muito produto – é propulsor – gotas Grossas, chorreo.
• Projeto especial.



4. IMPORTÂNCIA DA ALTURA Z NO AEROSSOL TERMINADO

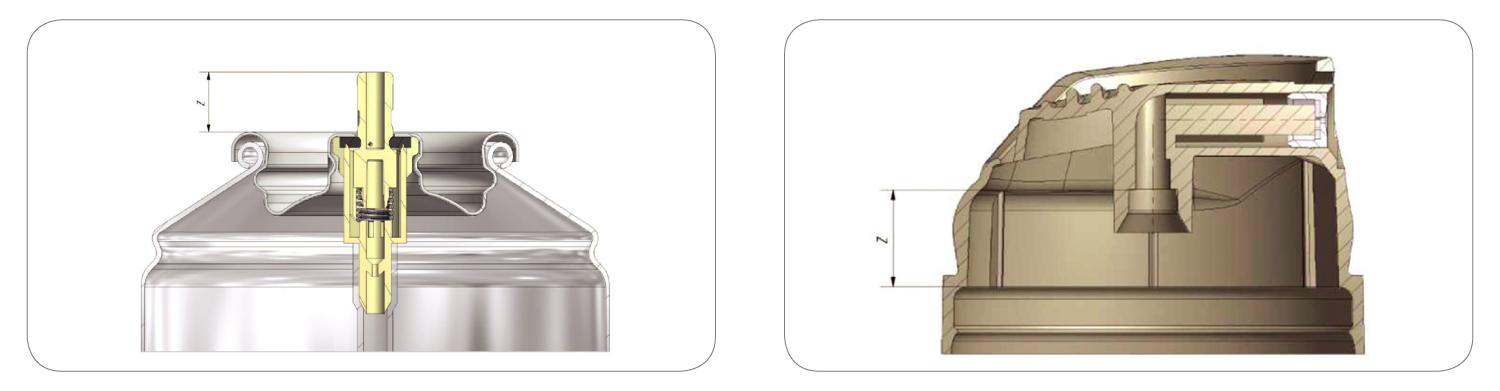

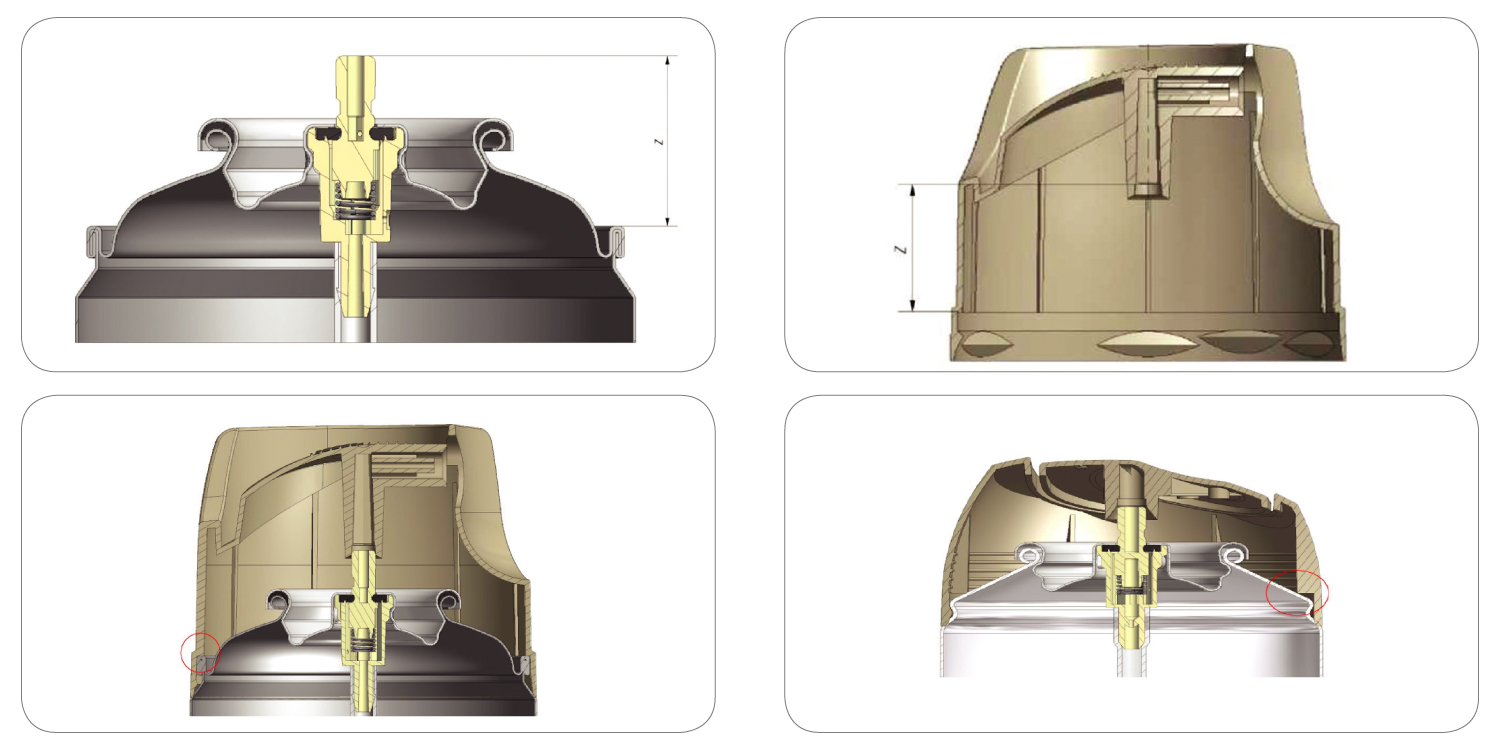

O que é a Altura “Z”?

• Topo do rolo da bucha até o extremo da haste.

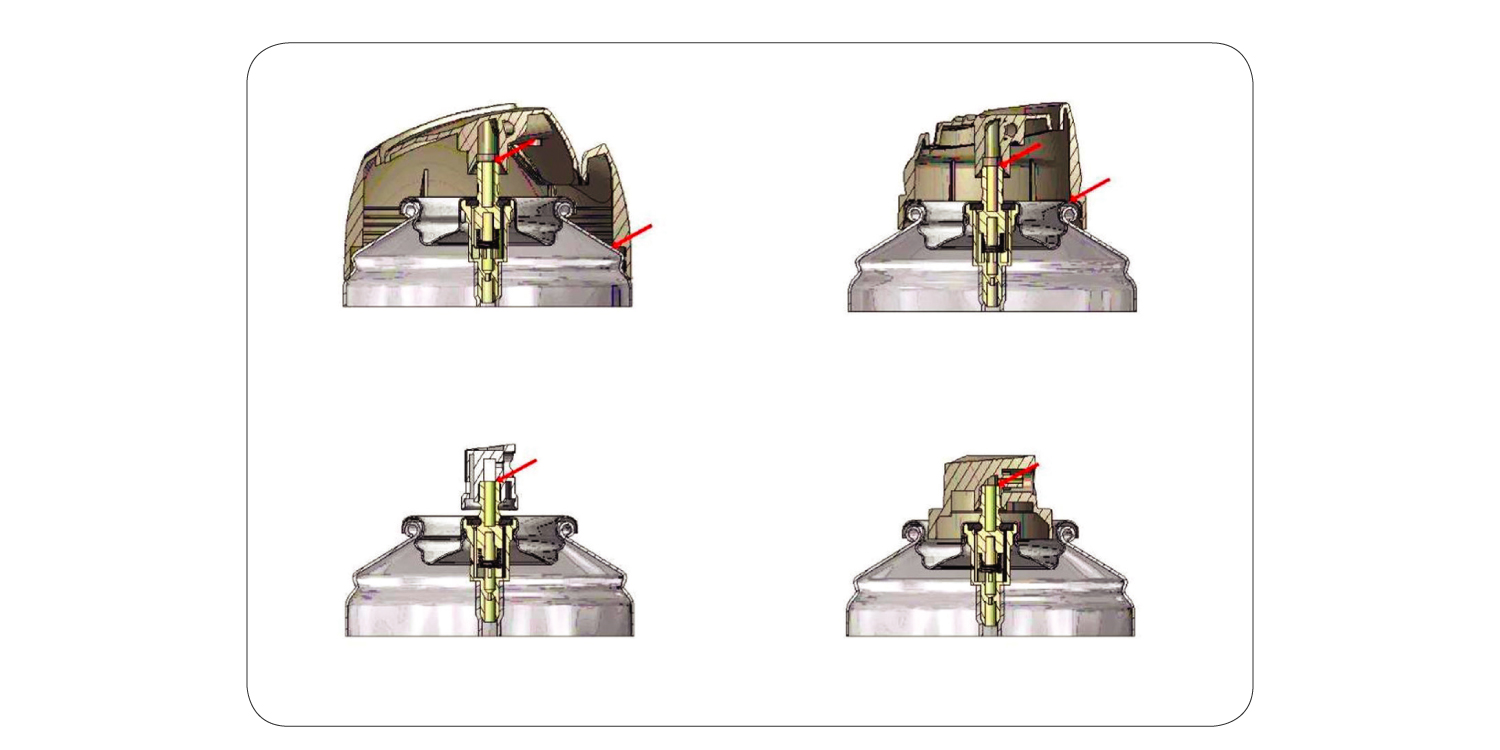

Atuadores que ajustam a bucha



Tampas Atuadoras que ajustam no recipiente

• Recipientes de Folha de Flandres :

Borda de cima do rebite superior do recipiente até o extremo da haste.

• Embalagens de Alumínio:

Ponto de apoio das costelas internas da tampa sobre o ombro do recipiente(Ombro Tinplate) até o extremo da haste.

• Pescoço (Hombro Ecogorge y Non Ecogorge) até o extremo da haste.

 Porque é importante a altura “Z”?

Primeiros Atuadores

• Eram inserido na haste da válvula.
• A altura da haste “Z” é irrelevante.

Novos Atuadores

• Se ajustam à saia da bucha e apoiam sobre o rolo do mesmo.
• A altura da haste “Z” é importante.

Tampas Atuadoras

• Interferem na altura da haste e também na altura do ombro do recipiente.
• A altura da haste + a altura do ombro do recipiente “Z” é importante.

 Fatores que afetam a altura Z

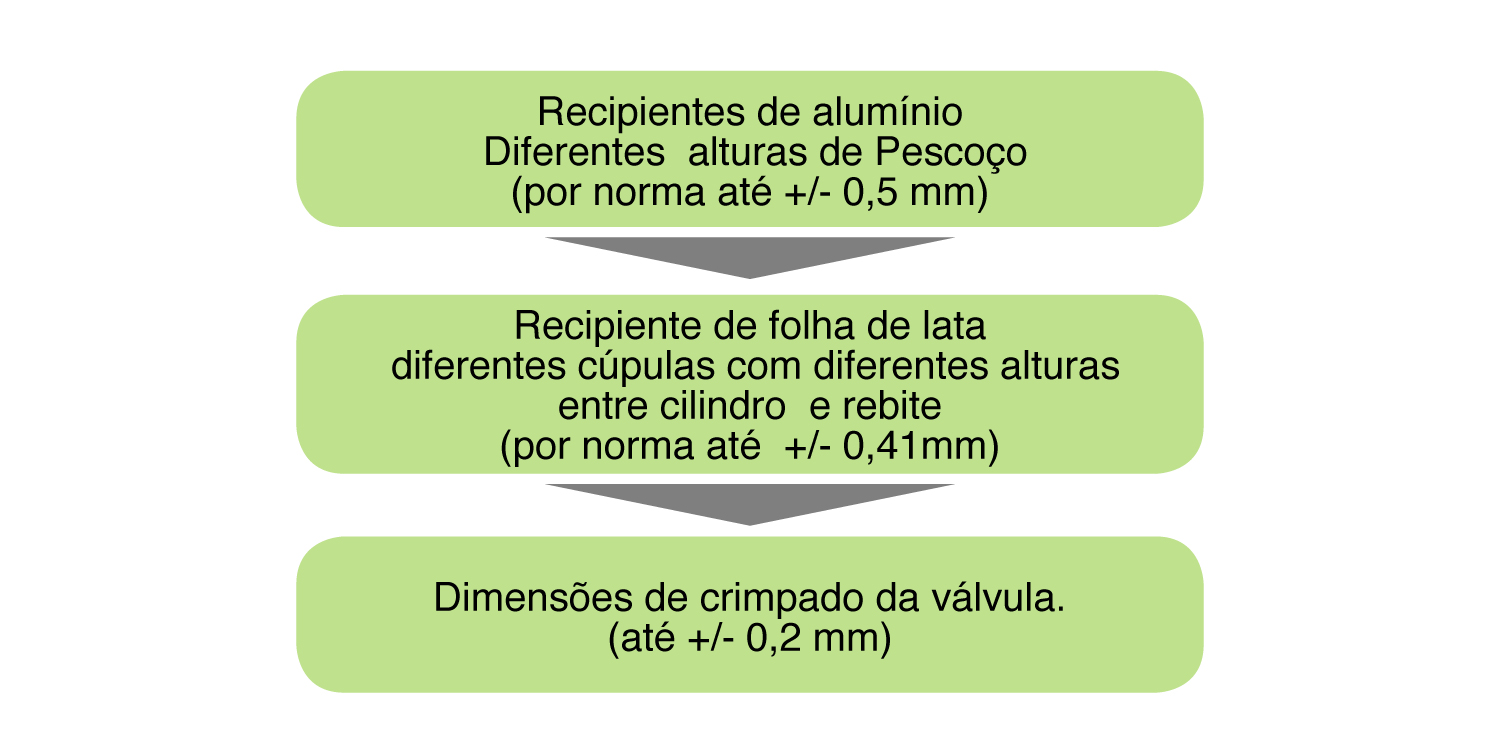

– Em recipientes e válvulas

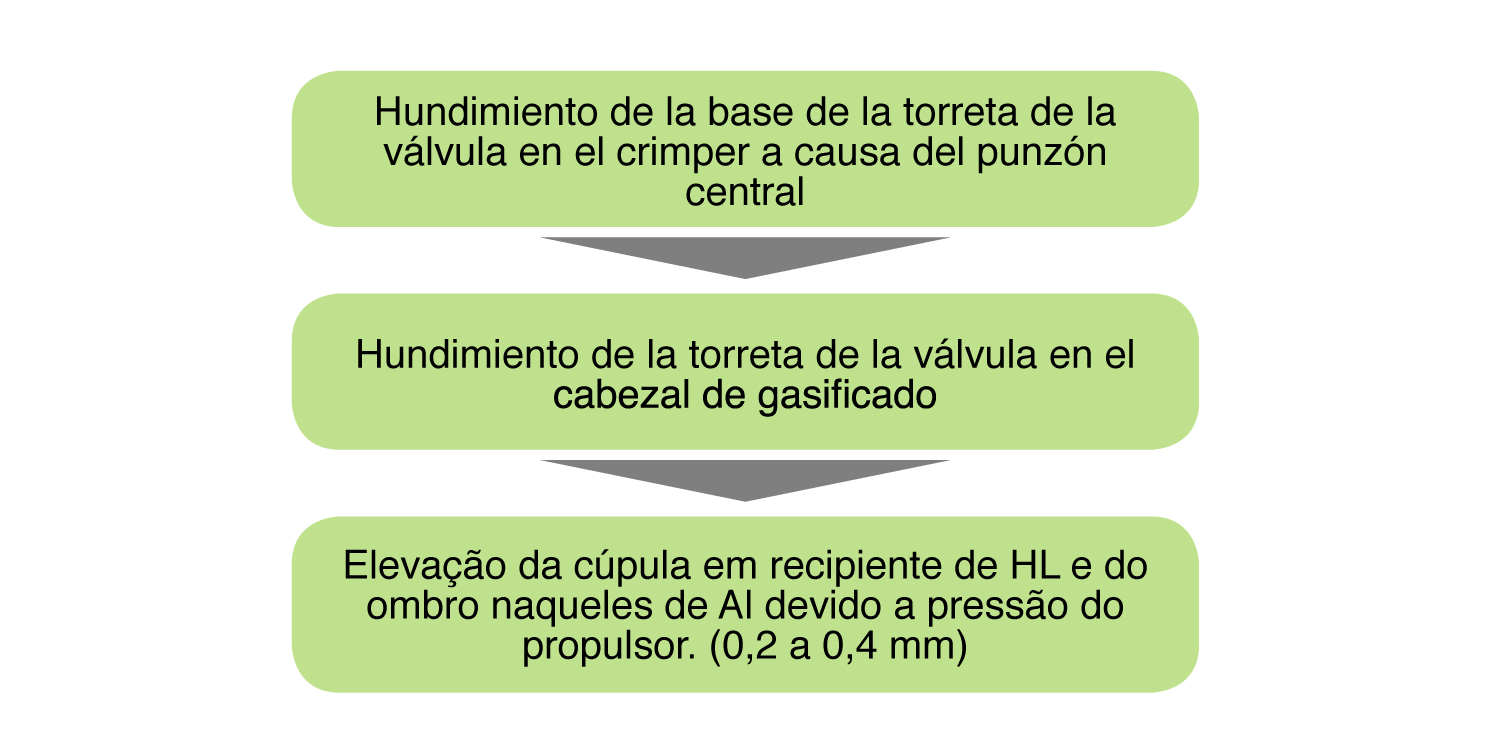

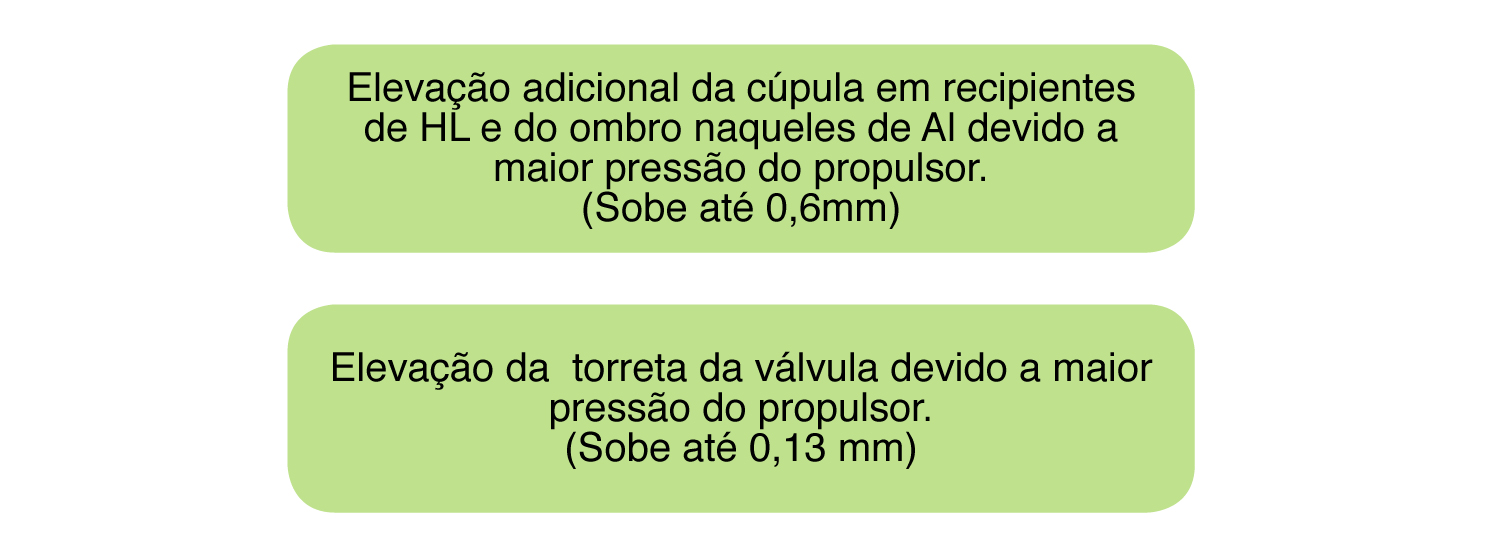

– No processo de produção do aerossol– No banho de prova de água quente

– Somatória das elevações possíveis por cada um desses fatores:

Conclusão: A altura Z pode superar todo o curso da haste, por este motivo devemos estar muito atentos as variações da mesma, para prevenir uma performance inadequada do conjunto válvula atuador.

5. DOBRADIÇAS E SELOS

Dobradiças

As dobradiças que unem as linguetas ou gatilhos atuadores das Tampas Atuadoras e os atuadores integrais, geralmente são projetados para flexionar-se apenas dentro do curso  da distância da haste e da válvula(Aprox.1,5mm).Esta flexão é prevista de maneira que se efetue por meio de uma deformação elástica do material que compreende a mencionada distância da haste. Por esse motivo não é uma boa prática de Inspeção de Qualidade flexionar esta parte do conjunto no vácuo, ou seja com o Atuador ou Tampa Atuadora sem estar colocada no Aerossol Quando se realiza esta operação no vácuo o limite de deformação elástica do material normalmente é excedido, produzindo uma deformação plástica que pode em alguns casos, fissurar ou desprender a lingueta ou Gatilho.

Selos

Atuam como garantia de inviolabilidade para o consumidor ( Algumas vezes como canais de injeção do molde ou retenções para a extração das peças).

Selos: Sim ou Não

Quanto aos selos de segurança permanece uma controvérsia: Selos sim ou não. Os selos de segurança garantem a inviolabilidade do produto até chegar as mãos do consumidor que os rompe para usar o aerossol, no entanto, tornou-se uma prática comum, pelo menos na nossa região, que quando o consumidor deseja escolher um Aerossol, especialmente aqueles que têm fragrâncias, que são uma grande porcentagem, pulverizam vários que pegam na Gôndola do supermercado,na parte detrás da sua mão, para dessa maneira levar o que mais lhe agrada. Se teve que romper um selo para efetuar essa ação, não leva o Aerossol com o selo quebrado, o coloca de volta na Gôndola e leva  um com o selo saudável da mesma Fragrância. Consequentemente, sempre haverá na Gôndola Aerossóis com selos quebrados e com selos saudáveis.

Requisitos Adicionais de Qualidade

• Especificações dimensionais

(Especialmente as funcionais)

• Aparência, cor, vazamentos, falhas de

enchimento,fissuras,etc.

• Sujeição ao recipiente

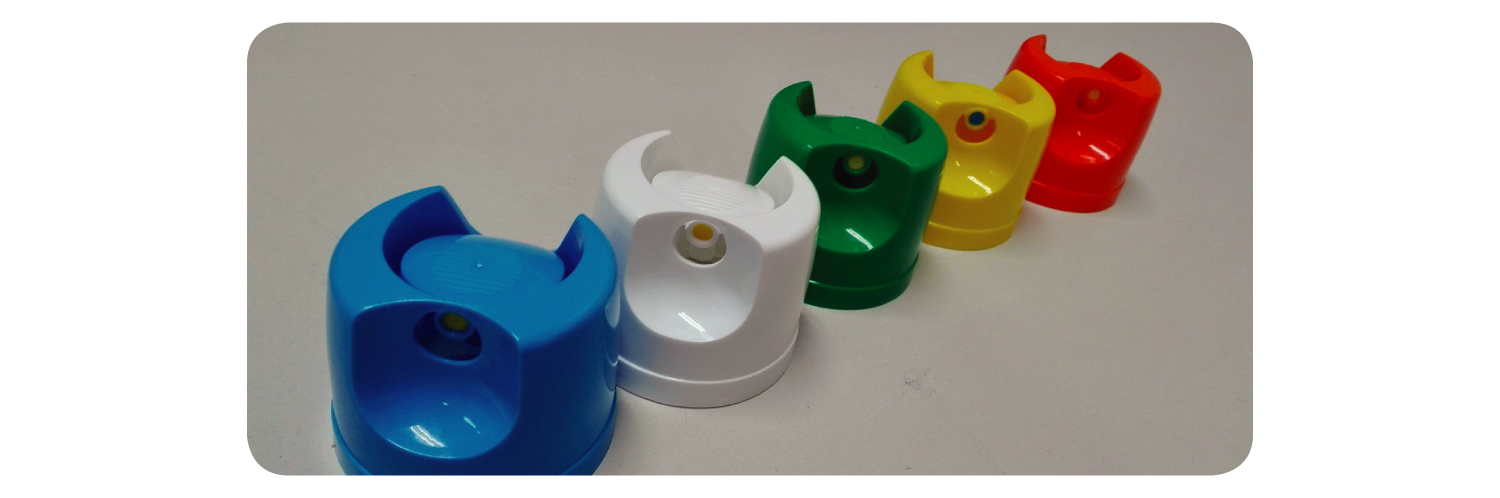

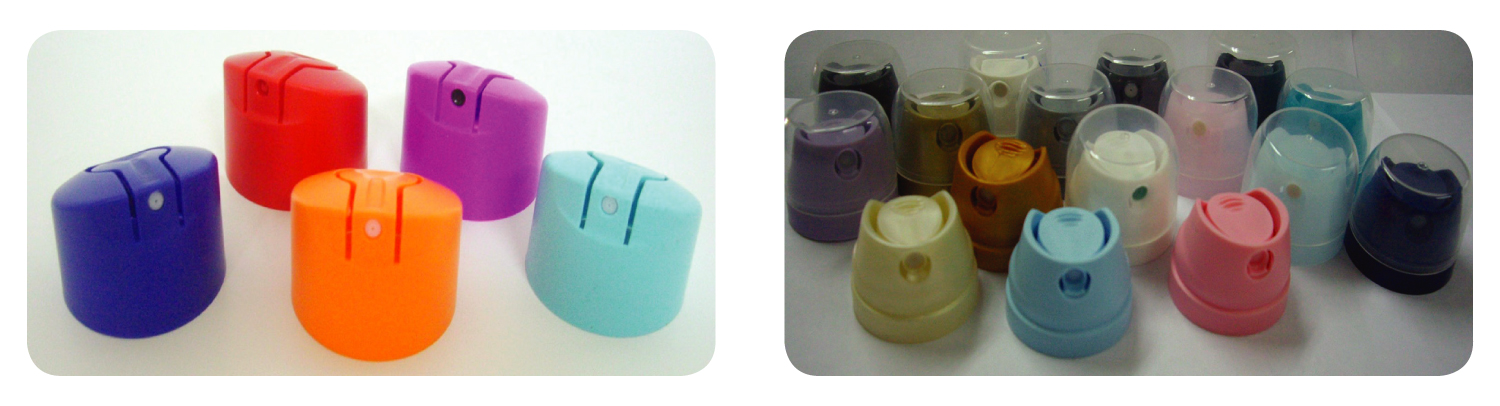

E além de tudo que foi exposto até agora sobre as condições que devem reunir um atuador ou uma tampa atuadora modernos, também têm que ser atraentes! ou do contrário ninguém vai querer comprar.
